제품 특성

엘리베이터 구동, 엘리베이터 제어와 모터의 최적 매칭에 기초하여 하드웨어는 6세대 신형 모듈을 채택하여 내결착온도가 175℃에 달할 수 있으며, 스위치와 개폐손실이 적고, 사용수명을 연장할 수 있습니다. 듀얼 32비트 임베디드 마이크로프로세서는 엘리베이터 작동 기능과 모터 구동 제어를 공동으로 수행합니다 이중 안전 설계, 제어 프로세서와 구동 프로세서의 이중 안전 보호, 엘리베이터 운행의 최강의 안전성을 보장합니다 전체 CAN 버스 통신은 강력한 데이터 전송 기능과 높은 신뢰성으로 전체 시스템의 배선을 간단하게 만듭니다. 간섭 방지 능력 설계는 최고 수준의 산업 디자인 요구 사항을 초과합니다. 풍부하고 선진적인 엘리베이터 조작 기능을 가지고 있어, 고객의 각종 요구를 충분히 만족시킬 수 있습니다. 신형 PWM 데드존 보상 기술은, 모터 소음을 효과적으로 감소시키고, 모터 손실을 감소시킬 수 있습니다. (CE '전자부품 함유 엘리베이터 안전회로' 인증 통과)

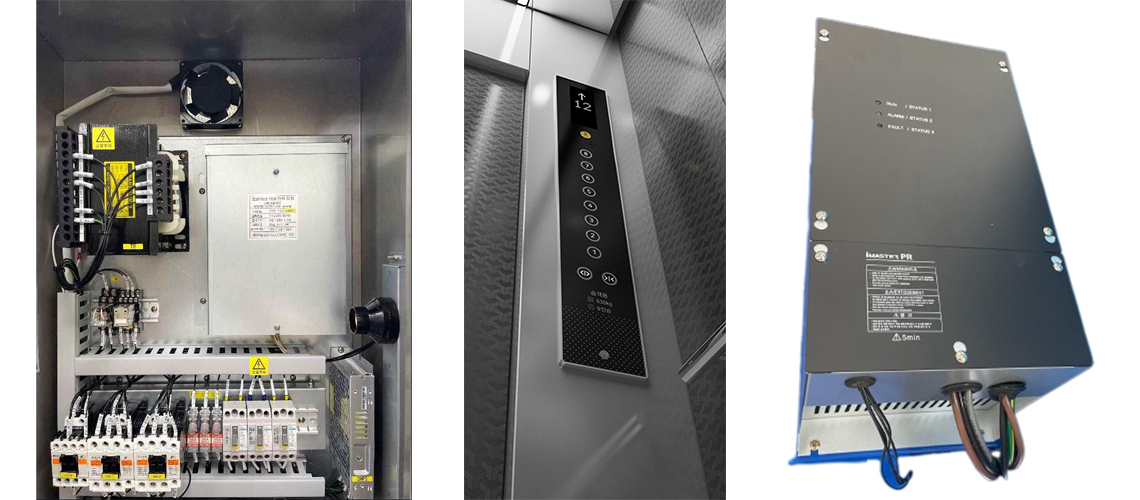

비상 전원 장치 / 기능적 특성

최대출력전압

3상(200-240)V(출력전압 대응)

3상(380-460)V(출력전압 대응)

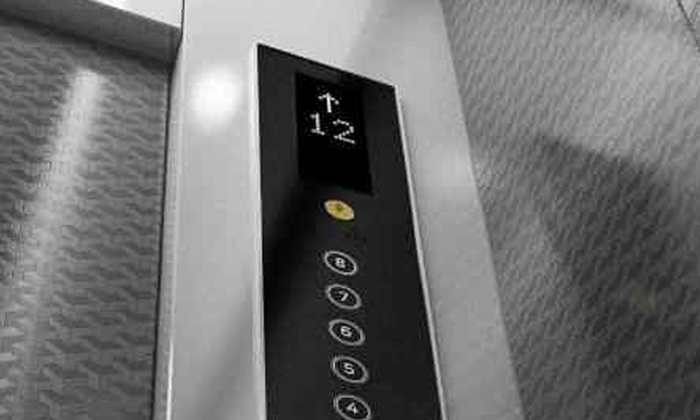

리젠 / 홀층표시기버튼

입력 전원

위상수, 전압, 주파수

200V급:≤3.7kW단상 또는 3상;>3.7kW3상(200-240)V50/60Hz

400V급: 3상(380-460) V50/60Hz

허용 전압 변동 -15%~+10%

허용 주파수 변동 -5%~+5%

제어 특성

제어방식

PG벡터제어, 전압벡터V/F, 개방루프벡터, 토크제어 포함

시동 모멘트

150% 0Hz(PG 벡터 제어 포함), 120% 0.5Hz(전압 벡터 V/F), 150% 0.5Hz(개환 벡터)

속도 제어 범위

1:1000(PG 벡터 제어 포함, 1:200(PG 벡터 제어 없음)

속도 제어 정확도

±0.02% PG 벡터 제어(25±10)℃, ±0.02% PG 벡터 제어(25±10)℃ 없음

토크 제한 가능 (파라미터로 설정)

주파수 제어 범위

(0-120)Hz

주파수 정확도(온도 변동)

±0.01% 디지털 명령(-10~+45)℃, ±0.1% 아날로그 명령(25±10)℃

주파수 설정 해상도

±0.01% 디지털 명령어(-10-+45)℃, ±0.1% 아날로그 명령어(25±10)℃

출력 주파수 해상도 (계산 해상도)

0.01 Hz

주파수 설정 신호

(-10~+10)V

과부하 용량 제로 속도 :

150%, <3Hz일 경우 160%,>3Hz일 경우 200%

제동 토크 150%(외부 제동 저항), 제동 장치 내장

가감속시간(0.01-600)s

보호등급

IP20

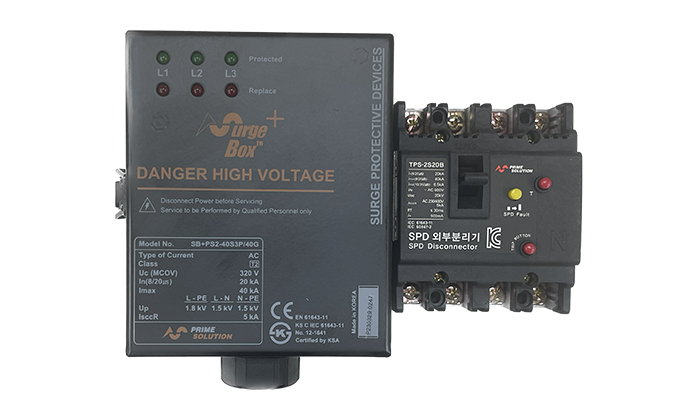

SPD / 기본특성

층

2-64층

엘리베이터 운행속도

≤4.00m/s

군통제수량

≤8대

통신 방식

CAN 버스 시리얼 통신

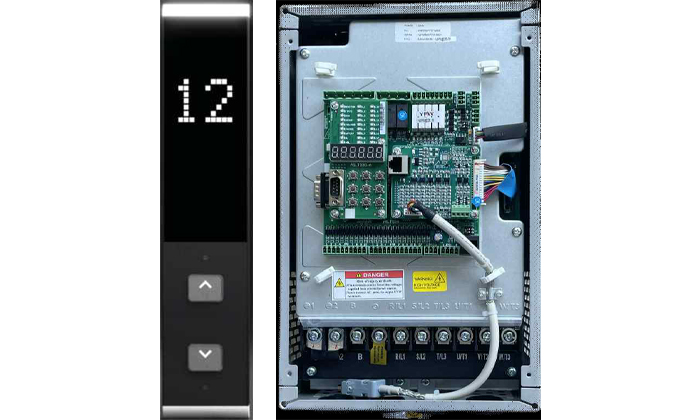

인버터 & 홀층표시기버튼

순간 전압 강하 허용량 (허용 오차)

200V급 : AC180V이상 연속 작동, 정격입력상태에서 AC180V미만으로 저하시 15ms 연속 작동 운전후 부족전압 보호

400V급 : AC300V이상 연속 작동, 정격입력상태에서 AC300V미만으로 저하시 15ms 연속 작동 운전후 부족전압 보호
